Schweisspressroste: für
Was sind Schweisspressroste?

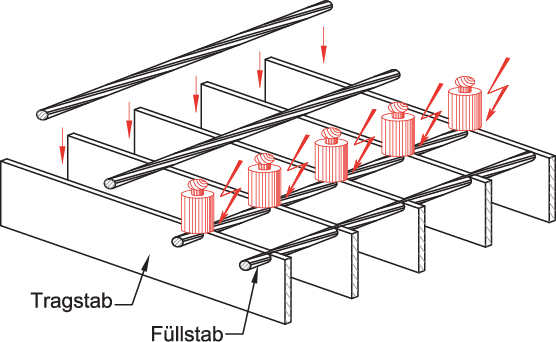

Schweisspressroste werden aus Stahl S235JR hergestellt und im Vollbad feuerverzinkt. Füllstäbe aus verdrilltem Vierkantstahl werden in einem Arbeitsgang unter hohem Druck in ungeschwächte Tragstäbe gepresst und gleichzeitig elektrisch verschweisst. Durch die Verschweissung aller Kreuzungspunkte ergibt sich ein oberflächenbündiges, festes und verwindungssteifes Gittergefüge, mit grösstmöglicher Widerstandskraft und optimaler Lastverteilung. Als Randeinfassung kommen Sickenbänder und Flacheisen zum Einsatz.
Mögliche Maschen- und Tragstabkombinationen mit Gewichtangaben
| Bezeichnung | 34/38 | 34/76 | Füllstab | Randeinfassung | Zarge |
|---|---|---|---|---|---|
| Achsteilung | 34.3/38.2 | 34.3/76.4 | Ø | Flach | h/b/d |
| Tragstab | kg/m² | kg/m² | mm | mm | mm |
| 25/2 | 15.9 | 14.1 | 4.7 | 25/2 | 28/30/3 |
| 25/3 | 21.5 | 19.7 | 4.7 | 25/3 | 28/30/3 |
| 30/2 | 18.4 | 16.6 | 4.7 | 30/2 | 33/30/3 |
| 30/3 | 25.2 | 23.4 | 4.7 | 30/3 | 33/30/3 |
| 30/4 | 34.3 | 32.0 | 5.8 | 30/4 | 33/30/3 |
| 35/2 | 21.5 | 19.7 | 4.7 | 35/2 | 38/30/3 |
| 35/3 | 29.8 | 28.0 | 4.7 | 35/3 | 38/30/3 |
| 35/4 | 39.3 | 37.0 | 5.8 | 35/4 | 38/30/3 |
| 40/2 | 23.6 | 21.8 | 4.7 | 40/2 | 43/30/3 |
| 40/3 | 32.8 | 31.0 | 4.7 | 40/3 | 43/30/3 |
| 40/4 | 44.3 | 42.1 | 5.8 | 40/4 | 43/30/3 |
| 50/2 | 29.8 | 30.0 | 4.7 | 50/2 | 53/40/3 |
| 50/3 | 41.4 | 39.3 | 4.7 | 50/3 | 53/40/3 |
| 50/4 | 54.3 | 52.1 | 5.8 | 50/4 | 53/40/3 |
Normstufen Schweisspress

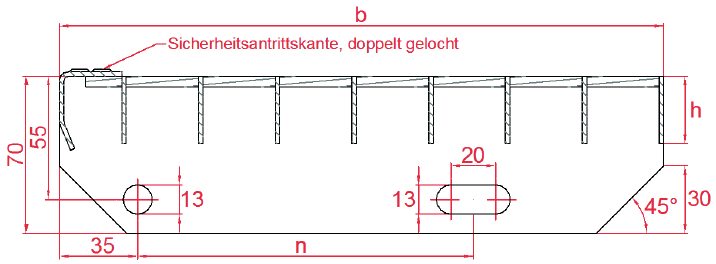

Schweisspressroststufen, mit doppelt gelochter Sicherheitsantrittskante, Anschraubwangen, Rutschhemmklasse R10 nach DIN 51130, feuerverzinkt, nach DIN 24531-1.
Lieferfrist 1-2 Wochen
Masche 34/38
| Tragstablänge | Füllstablänge | Tragstab | Bohrung(n) | Gewicht |
|---|---|---|---|---|
| 600 | 240 | 30/2 | 120 | 4.0 |
| 600 | 270 | 30/2 | 150 | 4.5 |
| 600 | 305 | 30/2 | 180 | 5.0 |
| 800 | 240 | 30/2 | 120 | 5.1 |
| 800 | 270 | 30/2 | 150 | 5.7 |
| 800 | 305 | 30/2 | 180 | 6.3 |
| 1000 | 240 | 30/3 | 120 | 7.9 |
| 1000 | 270 | 30/3 | 150 | 8.9 |
| 1000 | 305 | 30/3 | 180 | 9.9 |
| 1200 | 240 | 40/2 | 120 | 8.7 |
| 1200 | 270 | 40/2 | 150 | 9.7 |
| 1200 | 305 | 40/2 | 180 | 10.8 |
Industrie-Gitterroste Schweisspress
Schweisspressroste aus Stahl S235JR, mit Flacheisen Einfassung, Gesamthöhe 30mm, feuerverzinkt. Lieferfrist 1-2 Wochen
Masche 34/38
| Tragstablänge | Füllstablänge | Maschenweite | Tragstab | kg /Stk. |
|---|---|---|---|---|
| 500 | 1000 | 34/38 | 30/2 | 9.887 |
| 600 | 1000 | 34/38 | 30/2 | 11.815 |
| 700 | 1000 | 34/38 | 30/2 | 13.445 |
| 800 | 1000 | 34/38 | 30/2 | 15.075 |
| 900 | 1000 | 34/38 | 30/2 | 17.002 |
| 1000 | 1000 | 34/38 | 30/2 | 18.632 |
| 1100 | 1000 | 34/38 | 30/2 | 21.661 |
| 1200 | 1000 | 34/38 | 30/2 | 21.925 |
| 1500 | 1000 | 34/38 | 30/2 | 27.382 |
| 2000 | 1000 | 34/38 | 30/2 | 36.500 |
| 2500 | 1000 | 34/38 | 30/2 | 44.589 |
| 3050 | 1000 | 34/38 | 30/2 | 54.013 |
| 500 | 1000 | 34/38 | 30/3 | 13.323 |
| 600 | 1000 | 34/38 | 30/3 | 15.925 |
| 700 | 1000 | 34/38 | 30/3 | 18.263 |
| 800 | 1000 | 34/38 | 30/3 | 20.601 |
| 900 | 1000 | 34/38 | 30/3 | 23.170 |
| 1000 | 1000 | 34/38 | 30/3 | 25.508 |
| 1100 | 1000 | 34/38 | 30/3 | 30.310 |
| 1200 | 1000 | 34/38 | 30/3 | 29.625 |
| 1500 | 1000 | 34/38 | 30/3 | 37.697 |
| 2000 | 1000 | 34/38 | 30/3 | 49.345 |
| 2500 | 1000 | 34/38 | 30/3 | 61.784 |
| 3050 | 1000 | 34/38 | 30/3 | 74.993 |
