XSL-Stufen
XXL-Stufen
XSL Podeste
Spindelstufen
Treppenbausatz

XSL-Stufen

Pressgitterroste, Tragstab 20/1.5 inkl. doppelt gelochter und verstärkter Sicherheitsantrittskante sowie nach DIN gebohrten Seitenlaschen, feuerverzinkt nach DIN EN ISO 1461.

XSL verbindet geringes Gewicht mit Sicherheit und Stabilität. Eine sehr ansprechende Optik wird durch neu konzipierte Tragstruktur erreicht. Füllstab quer zur Gehrichtung.

Geeignet für Zugänge zu Betriebs- und Maschinenanlagen

  • nach DIN 24531-1 bzw. DIN EN ISO 14122-3 mit 1.5kN auf Lastwürfel 10x10cm, bzw. 5.0kN/m2

Geeignet für alle sonstigen Anwendungen und auch speziell für Fluchttreppen

  • nach DIN 1055-3 (Kategorie T1 und T2)
  • DIN EN 1991-1-1 Eurocode 1: (Einwirkung auf Tragwerke) mit 2.0kN auf Lastwürfel 5x5cm, bzw. 5.0kN/m2

Diese Vorteile erhalten Sie in baugleicher Ausführung für das gesamte Spektrum von 500- 1600mm. Darüber hinaus bis 3000mm Stützweite freitragend, liefern wir Ihnen die bewährte XXL-Stufe.

Mit diesen Vorteilen können Sie rechnen:

X = Sicher
(Standard Rutschhemmend R11; R13 möglich)

S = Stabil
(Tragfähig nach Norm)

L= Leicht
(gleicher Tragstab für alle Abmessungen,
dadurch geringeres Gewicht und leichte
Montage)

Aufgrund der patentierten Tragestruktur und der daraus resultierenden verstärkten Sicherheitsantrittskante ist das vertikale Mass zwischen zwei Stufen in den meisten Fällen <=12cm

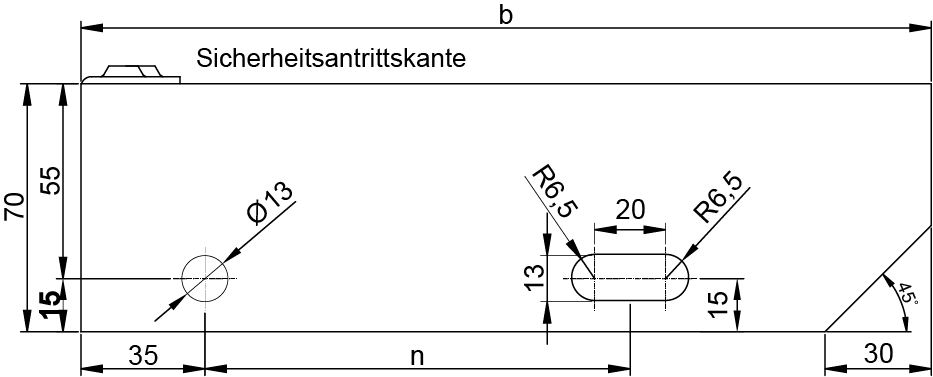

Technische Zeichnung einer rechteckigen Form mit mehreren Maßangaben. Die Maße und Anmerkungen sind in deutscher Sprache, mit Markierungen, die Abstände, Radien und Lochdurchmesser angeben. Oben befindet sich eine Anmerkung „Sicherheitsantrittskante“. An verschiedenen Kanten und Merkmalen sind die Maße in mm aufgeführt.

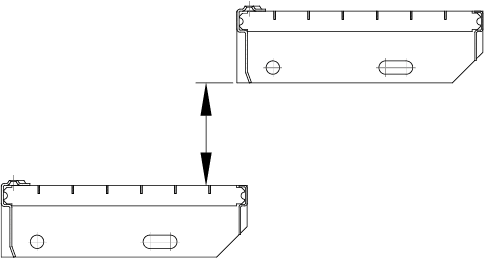

Ein technisches Diagramm, das zwei horizontal ausgerichtete rechteckige Komponenten mit einer Lücke dazwischen zeigt. Beide Komponenten haben Maßmarkierungen entlang der oberen Kanten, sechseckige Öffnungen an den Seiten und eine kleine kreisförmige Öffnung in der Nähe der Ecken. Ein Pfeil zeigt den Abstand zwischen ihnen an.

Belastung nach Norm bei jedem Lastwürfel
DIN 24531-1: Lastwürfel 100x100mm
DIN 1055-3: Lastwürfel 50x50mm

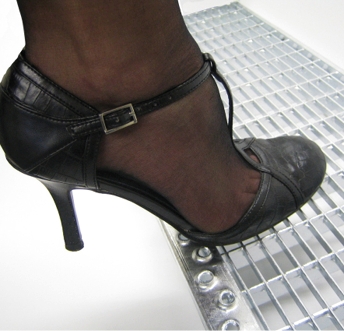

Nahaufnahme des Fußes einer Person, die einen schwarzen Stöckelschuh mit einem Riemen über dem Steg trägt. Der Fuß ruht auf einer metallischen, gitterartigen Oberfläche. Die Person trägt außerdem hauchdünne schwarze Strumpfhosen.

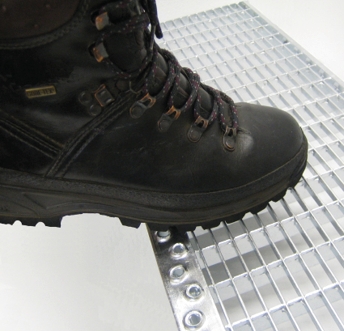

Eine Nahaufnahme eines schwarzen Wanderschuhs, der auf ein Metallgitter tritt. Der Schuh hat mehrere Ösen mit braunen Schnürsenkeln und ist leicht abgewetzt. Das Metallgitter besteht aus gleichmäßig angeordneten parallelen Stäben mit einer Reihe kreisförmiger Löcher entlang der Kante.

Masche 33/33

TragstablängeFüllstablängeBohrung (n)kg/Stk.Lieferfrist
200500902.8ab Lager
2405001203.11-2 W.
200600903.2ab Lager
2406001203.6ab Lager
2706001503.8ab Lager
3056001804.11-2 W.
200700903.7ab Lager
2407001204.1ab Lager
2707001504.4ab Lager
3057001804.71-2 W.
200800904.2ab Lager
2408001204.6ab Lager
2708001504.9ab Lager
3058001805.3ab Lager
200900904.81-2 W.
2409001205.2ab Lager
2709001505.6ab Lager
3059001806.1ab Lager
2001000905.3ab Lager
24010001205.8ab Lager
27010001506.2ab Lager
30510001806.5ab Lager
2001100906.01-2 W.
24011001206.61-2 W.
27011001507.0ab Lager
30511001807.5ab Lager
2001200906.4ab Lager
24012001207.1ab Lager
27012001507.6ab Lager
30512001808.1ab Lager
24013001208.01-2 W.
27013001508.51-2 W.
30513001809.11-2 W.
24014001208.61-2 W.
27014001509.11-2 W.
30514001809.81-2 W.
24015001209.21-2 W.
27015001509.81-2 W.
305150018010.4ab Lager

Masche 33/11

TragstablängeFüllstablängeBohrung (n)kg/Stk.Lieferfrist
200500903.31-2 W.
2405001203.71-2 W.
200600903.91-2 W.
2406001204.31-2 W.
2706001504.7ab Lager
3056001805.11-2 W.
200700904.41-2 W.
2407001205.0ab Lager
2707001505.4ab Lager
3057001805.81-2 W.
200800905.01-2 W.
2408001205.6ab Lager
2708001506.1ab Lager
3058001806.61-2 W.
200900905.71-2 W.
2409001206.4ab Lager
2709001506.9ab Lager
3059001807.5ab Lager
2001000906.31-2 W.
24010001207.0ab Lager
27010001507.6ab Lager
30510001808.1ab Lager
2001100907.21-2 W.
24011001208.01-2 W.
27011001508.6ab Lager
30511001809.21-2 W.
2001200907.81-2 W.
24012001208.6ab Lager
27012001509.4ab Lager
305120018010.0ab Lager
24013001209.71-2 W.
270130015010.41-2 W.
305130018011.21-2 W.
240140012010.41-2 W.
270140015011.21-2 W.
305140018012.01-2 W.
240150012011.11-2 W.
270150015012.01-2 W.
305150018012.8ab Lager

XXL-Stufen

XXL-Treppenstufen werden in Grössen von 270×1600 bis 400x3000mm mit Maschenteilungen von 30×30 oder 30×10 gefertigt. Auf Wunsch werden die Trag-und/oder Füllstäbe rutschhemmend ausgeführt.

Lieferfrist: 3-4 Wochen

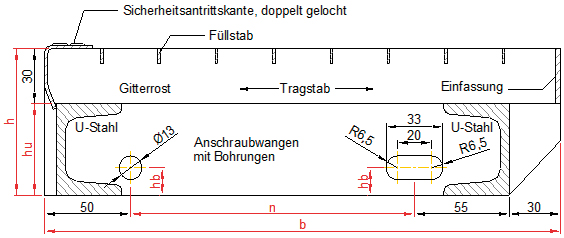

Schematische Darstellung eines Metallgitters mit verschiedenen technischen Angaben und Maßangaben. Zu den Beschriftungen gehören „Sicherheitsantrittskante, doppelt gelocht“, „Füllstab“, „Gitterrost“, „Tragstab“, „Einlassung“ und „Anschraubwangen mit Bohrungen“. Wichtige Maße werden für verschiedene Abschnitte detailliert aufgeführt, beispielsweise hu, hb, n, a und b.
MascheFüllstablängeBohrung (n)kg/Stk.Lieferfrist
30/30500903.31-2 W.
Länge5001203.71-2 W.
1600-2399 mm600903.91-2 W.
2400-3000 mm6001204.31-2 W.

XSL Podeste

Ergänzend zu den XSL-Stufen gibt es die dazu passenden Podeste und Zwischenpodeste. Auch hier gehört Leichtigkeit, Sicherheit und Stabilität zu unserem Standard. Für den Anwender ergibt sich ein sehr einheitliches und sauberes Maschenbild.

Dank des geringen Gewichtes sind Einbau und Montage ebenso leicht durchführbar wie der Einbau der XSL-Stufen.

Das durchgängig einheitliche Maschenbild (erhältlich in Maschenweite 30/30 und 30/10) ermöglicht dem Treppenbauer unbegrenzte und ganz neue gestalterische Möglichkeiten. Die ansprechende Optik überzeugt auf der ganzen Linie.

Die XSL-Podeste und Zwischenpodeste werden aus Stahl S235JR hergestellt und im Vollbad nach DIN EN ISO 1461 feuerverzinkt.

Neben Standardgrössen wie z.B 600×1000, 800×1000, 1000×1000, 1200×1000 ist das XSL-Design in fast jeder denkbaren Form und Grösse, mit aber auch ohne Sicherheitsantrittskante lieferbar.

Download

Auswahlhilfe XSL-Podest

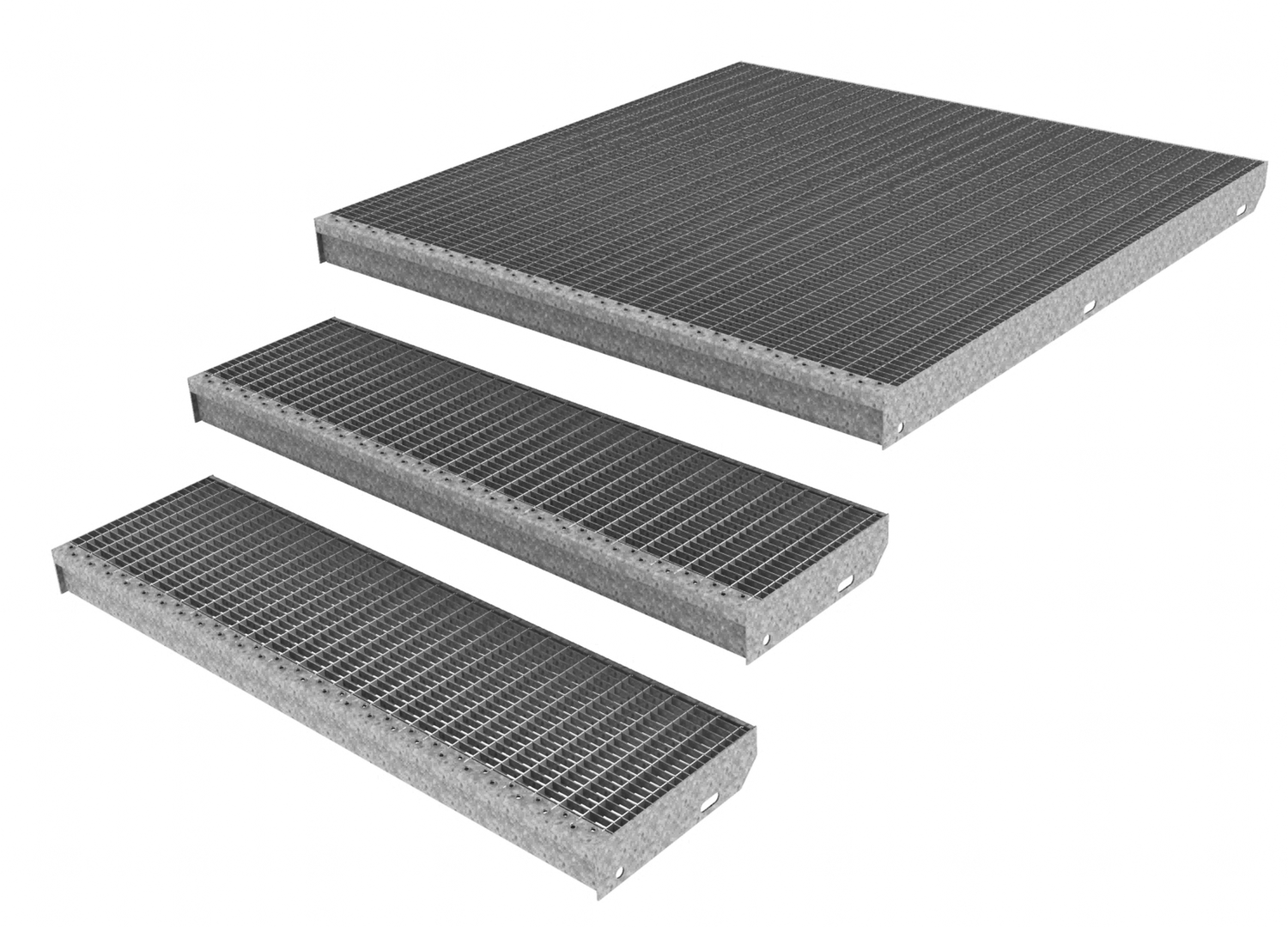

Drei rechteckige Metallgitter unterschiedlicher Größe sind diagonal angeordnet. Jedes Gitter besteht aus einem Maschenmuster, das von massiven Metallrahmen getragen wird. Das kleinste Gitter befindet sich unten links, die mittelgroßen und größten Gitter darüber.

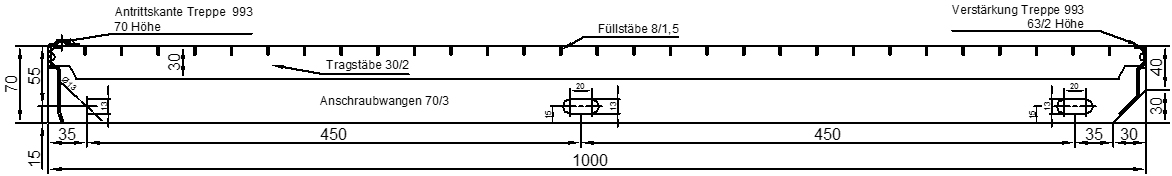

Klar, hier ist der Text, in dem das Eszett-Zeichen durch „ss“ ersetzt wurde:Ein technisches Diagramm eines Treppensystems, das verschiedene Maße in Millimetern anzeigt. Wichtige Beschriftungen geben Abstände und Höhen an, wie z. B. rutschfeste Treppen bei 709 mm, Füllstufe bei 841,5 mm und Verstärkungstreppe bei 632 mm. Zahlreiche Abschnitte und Winkel sind detailliert dargestellt.

Spindelstufen

Pressrost, Masche 30×30 mm auf Stufenachse, Tragstab 30/2, Einfassung aus 70/5 inklusive einer Rohrhülse 127,4 x 4.5mm, Radien bis 1200mm.

Maschenweite 30/30 Zulagen

  • eingeschweisstes Rohrstück oder Plättchen
    für Geländerbefestigung
  • Viertelkreis-Podest
  • Masche 30/10
  • Ausführung rutschhemmend

Abschläge

  • ohne Rohrhülse
  • eisenroh, unverzinkt

Lieferfrist: 3-4 Wochen

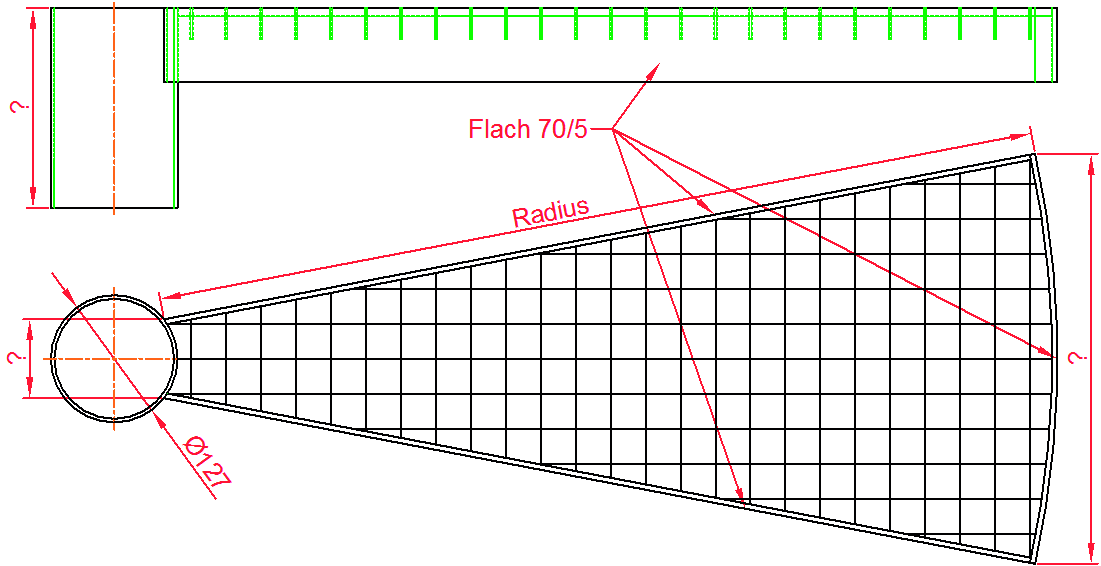

Eine technische Zeichnung zeigt eine dreieckige Gitterstruktur mit einer kreisförmigen Grundfläche auf der linken Seite. Oben im Bild ist ein rechteckiges Lineal mit grüner Markierung und der Aufschrift „Flach 70/5“ zu sehen. Rote Beschriftungen kennzeichnen Maße und Radiuspunkte auf der Zeichnung.

Treppenbausatz

Der Treppenbausatz ist eine Innovation, die Ihnen das Leben in vielerlei Hinsicht einfacher macht. Die stabile Treppe mit geteilten Stahlwangen ermöglicht einen unkomplizierten LKW-Transport und vor Ort einen schnellen Aufbau ohne erneutes Bohren oder Nacharbeiten. Die Treppe ist witterungsbeständig, robust und stabil für viele Einsatzmöglichkeiten im Innen- und Aussenbereich und wird mit den bewährten XSL-Stufen geliefert. Je nach Treppenbausatz- Typ können Höhen bis 5.80 Meter überwunden werden, bei einem variablen Neigungswinkel von 35° bis 55°.

Vorteile

  • Kann einfach längs oder quer im LKW transportiert werden, da die Treppenwangen und Geländer geteilt sind
  • Montage ohne Bohren, da alle Löcher zur Stufenmontage bereits vorhanden sind
  • Bei allen Typen ist eine einseitige oder beidseitige Geländer Montage möglich
  • Stufenbreiten sind frei wählbar von 600 bis 1600mm
  • Freitragend
  • Korrosionsfrei

Jeder Treppenbausatz ist inklusive

• Einseitigem Geländer (beidseitig montierbar)
• XSL-Stufen, normal
• Stufentiefe 270mm x Stufenbreite 1000mm
• Maschenweite 30/30
• Erforderlichem Zubehör, Montageteilen, Einbauanleitungen, stapelbare Sonderpaletten- Box 2.40m x 0.80m

Abweichende Ausführungen wie z.B Rutschhemmung, Stufenbreite (von 600 bis 1600mm), Maschenweite (30/10) bitte anfragen.

Lieferfrist: 3-4 Wochen

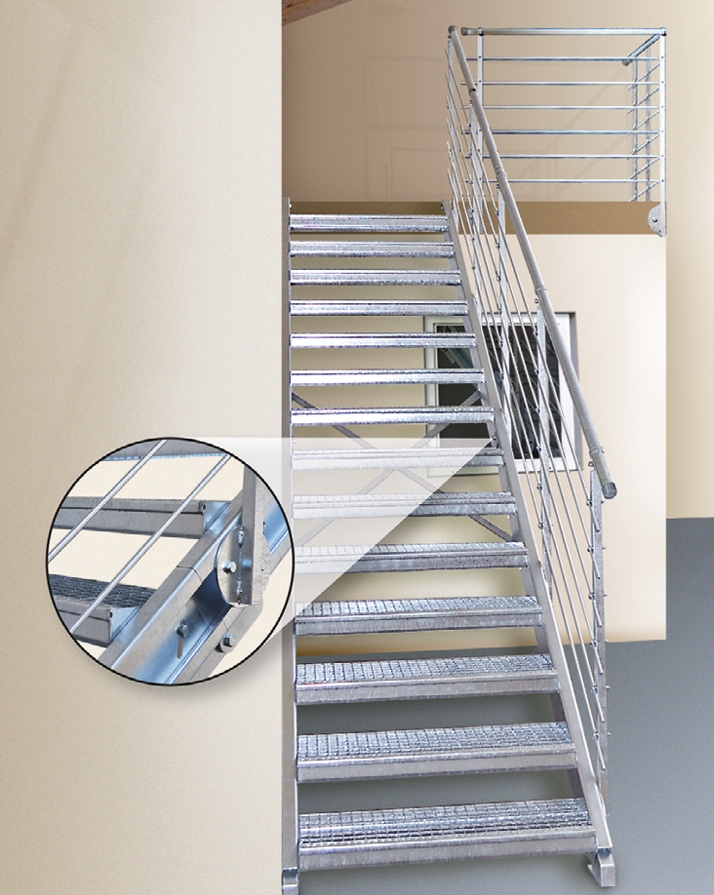

Klar, hier ist der Text, wobei jedes Vorkommen des Eszett-Zeichens durch „ss“ ersetzt wurde:Eine moderne Metalltreppe mit horizontalen Geländerstäben und rutschfesten Trittstufen wird präsentiert. Ein eingefügtes Bild bietet eine Nahaufnahme der sicheren Geländerbefestigung. Die Treppe befindet sich in einem neutral getönten Innenraum.
Bild, das drei verschiedene Größen eines Rollstuhlrampenmodells mit Sicherheitsgeländern auf beiden Seiten zeigt. Jede Rampe verfügt über rutschfeste Streifen entlang der Oberfläche. Die Modelle variieren in Länge und Breite, wobei das kleinste links und das größte rechts ist.
